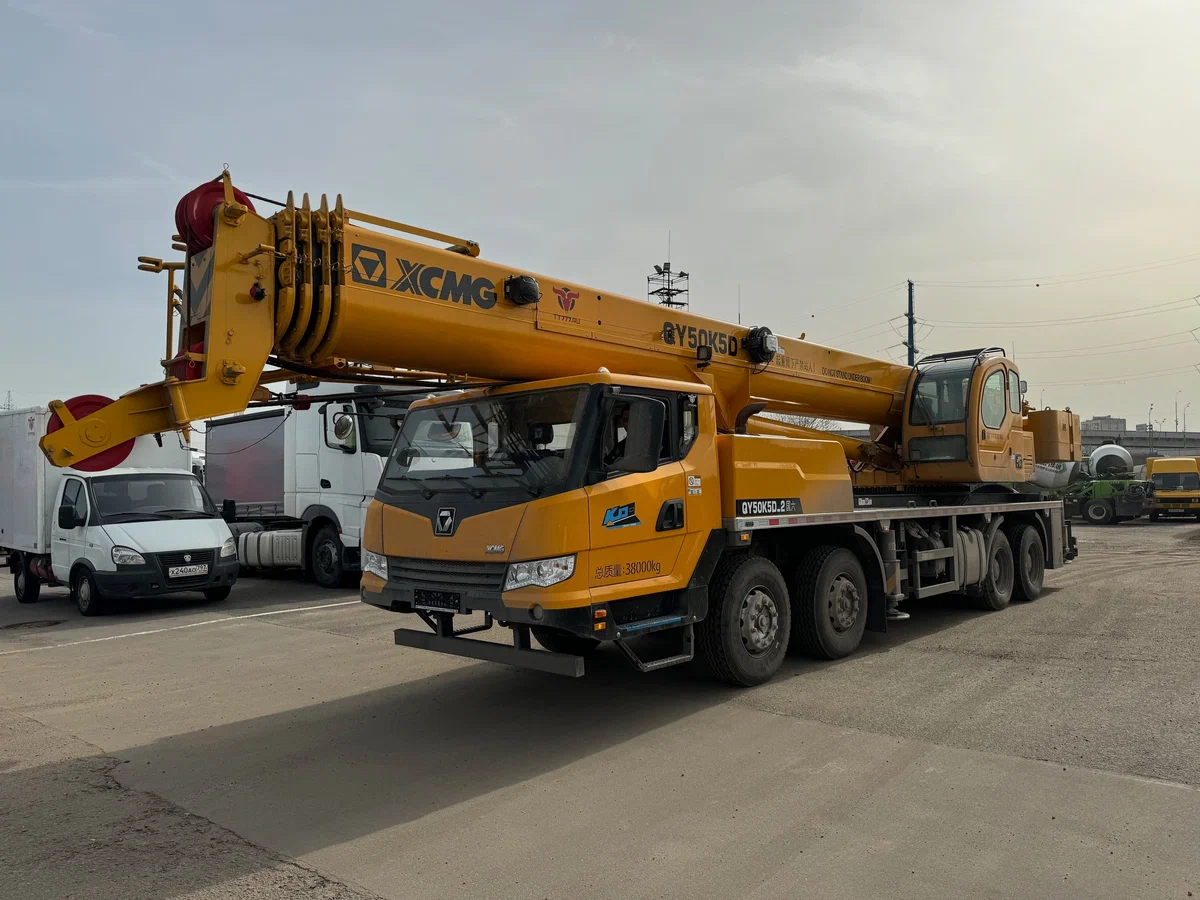

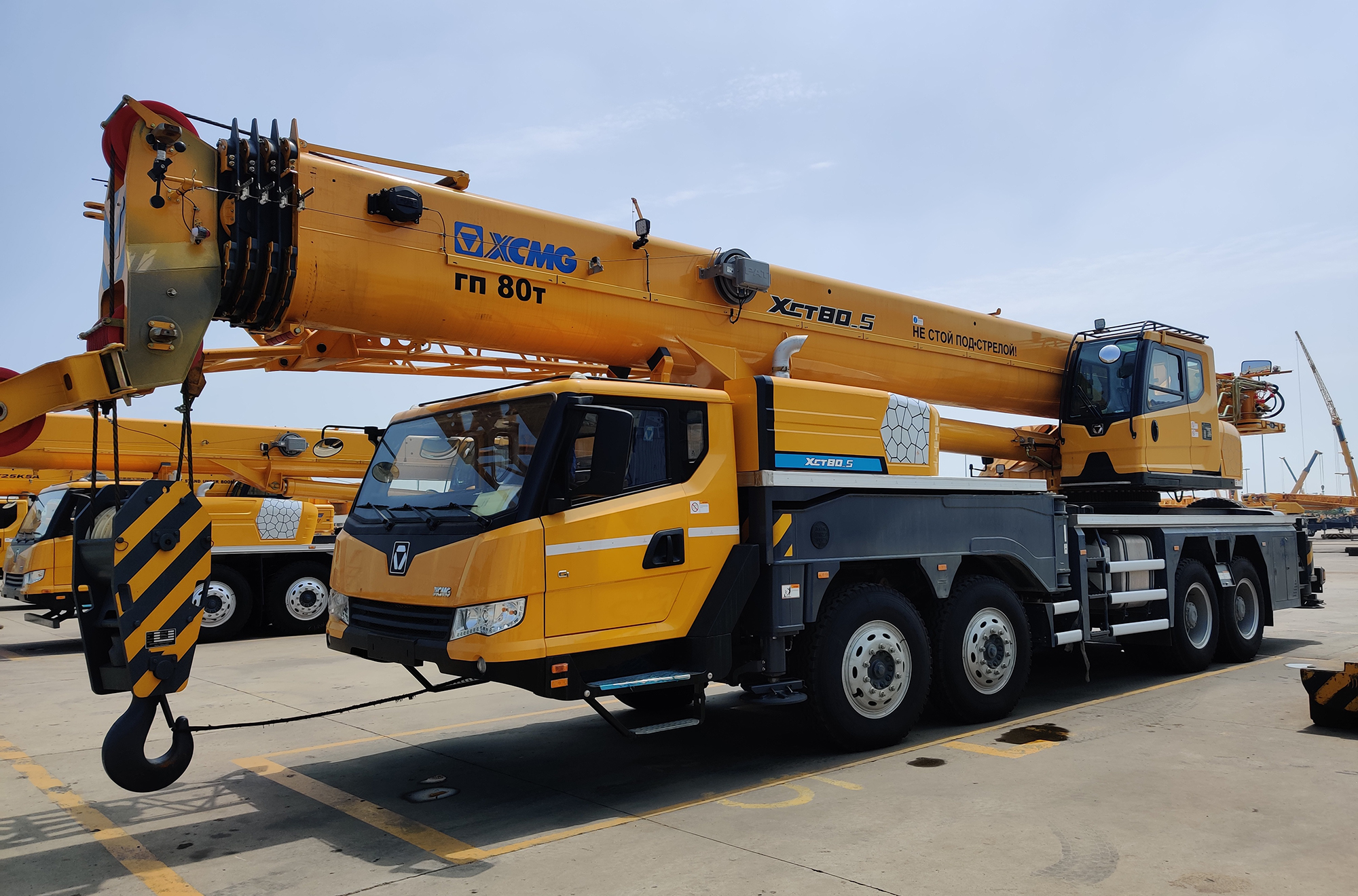

Ошибка E015 на автокранах XCMG, оборудованных ограничителем нагрузки PAT/Hirschmann или WIKA (iFLEX / iVISOR), обычно означает проблему в измерительном канале «угол основной стрелы» – как правило, неисправен или неправильно видится датчик угла стрелы либо его проводка. Ниже – пять практических шагов, как её диагностировать и устранить.
Важно: точная расшифровка кода зависит от модели крана и версии системы LMI, поэтому обязательно сверяйтесь с руководством по эксплуатации именно вашей машины или консультируйтесь с дилером XCMG.
Что означает E015 на кране XCMG
В таблицах ошибок систем PAT/Hirschmann и WIKA, применяемых на многих автокранах XCMG, код E15 расшифровывается как «падение ниже нижнего предельного значения в измерительном канале «угол основной стрелы»» (fallen below lower limit value in measuring channel «angle main boom»). Типичные причины – дефект потенциометра/датчика угла стрелы, обрыв или короткое замыкание кабеля между центральным блоком и датчиком, либо внутренняя неисправность электронного модуля в этом измерительном канале.
Меры безопасности перед началом работ
Производители систем безопасности кранов прямо указывают, что ошибки, влияющие на работу ограничителя нагрузки, должны устраняться только квалифицированным персоналом, так как некорректный ремонт может привести к аварийной работе крана. В руководствах XCMG также отмечается необходимость строго соблюдать инструкции по эксплуатации и при нетипичных условиях или неисправностях обращаться к производителю или дилеру.
Перед любыми действиями:
- Полностью опустите груз и приведите стрелу в безопасное положение.
- Заглушите двигатель и обесточьте машину (по инструкции).
- Зафиксируйте, при каких действиях возникает E015 (угол стрелы, длина, наличие груза) – эта информация поможет при диагностике.
Способ 1: Перезапуск системы и проверка условий работы
В некоторых случаях код может появиться из‑за кратковременного выхода сигнала датчика угла за допустимый диапазон или сбоя инициализации системы.
Что сделать:
- Полностью выключите зажигание, подождите 1–2 минуты и снова включите питание, чтобы система LMI заново инициализировала датчики.
- При медленном изменении угла стрелы (не под нагрузкой) проверьте, появляется ли E015 при достижении определённого угла – это поможет понять, постоянная ли ошибка или «плавающая».
- Убедитесь, что режим работы крана и конфигурация стрелы/генератора грузовой характеристики выбраны корректно, согласно таблице нагрузок для вашей конфигурации.
Если после перезапуска и аккуратного изменения угла стрелы ошибка появляется сразу или не сбрасывается, переходите к проверке «железа».
Способ 2: Проверка и обслуживание датчика угла стрелы
В описаниях кода E15 основной причиной часто указан «неисправен потенциометр угла» (angle potentiometer defective), а рекомендуемое устранение – «заменить датчик угла/датчик‑модуль».
Рекомендуемые действия:
- Найдите датчик угла основной стрелы (обычно установлен в основании стрелы, связан с её поворотом через рычаг или шестерню) и визуально осмотрите его на предмет трещин корпуса, деформации рычага, попадания влаги или масла.
- Проверьте, не ослабло ли крепление датчика и рычага – если он «гуляет» или заедает, система может считывать неправильный угол и считать, что сигнал ушёл ниже допустимого уровня.
- При наличии возможностей и инструкций от производителя измерьте выходной сигнал датчика (обычно аналоговое напряжение) в нескольких положениях стрелы и сравните с эталонными значениями, указанными в сервисной документации.
Способ 3: Проверка проводки и разъёмов датчика
В таблицах ошибок PAT/Hirschmann для E15 отдельно упоминается, что причиной может быть повреждение кабеля от центрального блока к датчику длины/угла или проблемы в разъёмах. В руководствах по диагностике XCMG также подчёркивается важность проверки проводки и контактов как одной из первых мер при ошибках датчиков.
Проверьте:
- Жгут проводов от датчика угла до блока LMI: нет ли перетёртостей, переломов, защемлений, мест, где провод мог быть повреждён металлоконструкциями или гидрошлангами.
- Разъёмы на датчике и на стороне блока: наличие окислов, влаги, ослабленных клемм; при необходимости высушите, очистите и аккуратно подтяните контакты по заводской методике.
- Целостность проводов и наличие питания/«земли» на разъёме датчика с помощью мультиметра, если у вас есть схема распиновки.
После исправления обнаруженных повреждений снова включите систему и проверьте, исчезла ли ошибка E015.
Способ 4: Калибровка и настройка измерительного канала
Если датчик исправен и проводка в порядке, ошибка может быть связана с некорректной калибровкой аналогового канала или неверно заданными параметрами в электронном блоке.
Практика обслуживания XCMG показывает, что при ошибках, связанных с калибровкой или параметрами (в том числе для других кодов), часто требуется перепрошивка или перенастройка ЭБУ/блока LMI с помощью дилерского программного обеспечения. В документации по измерительным каналам WIКА упоминается необходимость правильного выбора переменной для аналогового канала и возможная замена блока датчика при невозможности настройки.
Что обычно делают сервисные специалисты:
- Подключают диагностический компьютер или сервисный терминал к системе LMI крана.
- Проверяют «сырое» значение угла стрелы, записанное блоком, и сравнивают его с реальным механическим углом.
- При необходимости проводят процедуру калибровки нулевого и максимального положения датчика угла по заводской инструкции.
Эти операции лучше доверить авторизованному сервису, так как некорректная калибровка может привести к неправильным расчётам грузовых характеристик.
Способ 5: Замена датчика/сенсорного блока или модуля LMI
Если после проверки датчика, проводки и калибровки ошибка E015 остаётся, остаётся вероятным внутренний дефект сенсорного блока или электронного измерительного канала в модуле LMI.
В таблице устранения для E15 прямо указывается, что при неисправности электронных компонентов измерительного канала требуется «заменить сенсорный блок/датчик» или соответствующий модуль. На практике для XCMG это может означать:
- Полную замену датчика угла (если он выполнен в виде интегрированного блока).
- Замены электронного блока ограничителя нагрузки или его платы, если диагностика показывает внутреннюю неисправность канала угла.
Поскольку эти компоненты относятся к системе безопасности, производители рекомендуют выполнять такую замену только обученным персоналом с последующей проверкой работоспособности по заводской методике и тестированием всех рабочих режимов.
Когда лучше сразу звать сервис
Если у вас нет сервисной документации по вашей конкретной модели XCMG, диагностического оборудования и опыта работы с системами LMI, лучше ограничиться базовой визуальной проверкой (датчик, проводка, разъёмы) и дальше привлекать официальный сервис или специалистов по электрике/электронике спецтехники. Это быстрее и безопаснее, чем экспериментировать с отключением или «обходом» ограничителя нагрузки, что прямо запрещается производителями.
