Водокольцевые вакуумные установки: принцип работы и области применения

Вакуумные насосы играют ключевую роль во множестве промышленных и научных процессов, где требуется создание и поддержание низкого давления. Среди различных типов вакуумных установок, водокольцевые насосы (ВРН) занимают особое место благодаря своей надежности, простоте конструкции и способности работать с агрессивными, загрязненными или влажными средами. Они находят широкое применение в химической, нефтегазовой, пищевой, целлюлозно-бумажной промышленности, а также в производстве электроники и фармацевтике. Понимание принципа работы этих установок позволяет оценить их преимущества и выбрать оптимальное решение для конкретной задачи.

Принцип работы водокольцевого вакуумного насоса

Основной принцип действия водокольцевого вакуумного насоса основан на использовании центробежной силы жидкости (рабочего тела) и геометрической формы корпуса насоса для создания вакуума. Рабочим телом чаще всего выступает вода, но могут использоваться и другие жидкости, устойчивые к откачиваемой среде.

1. Конструктивные особенности

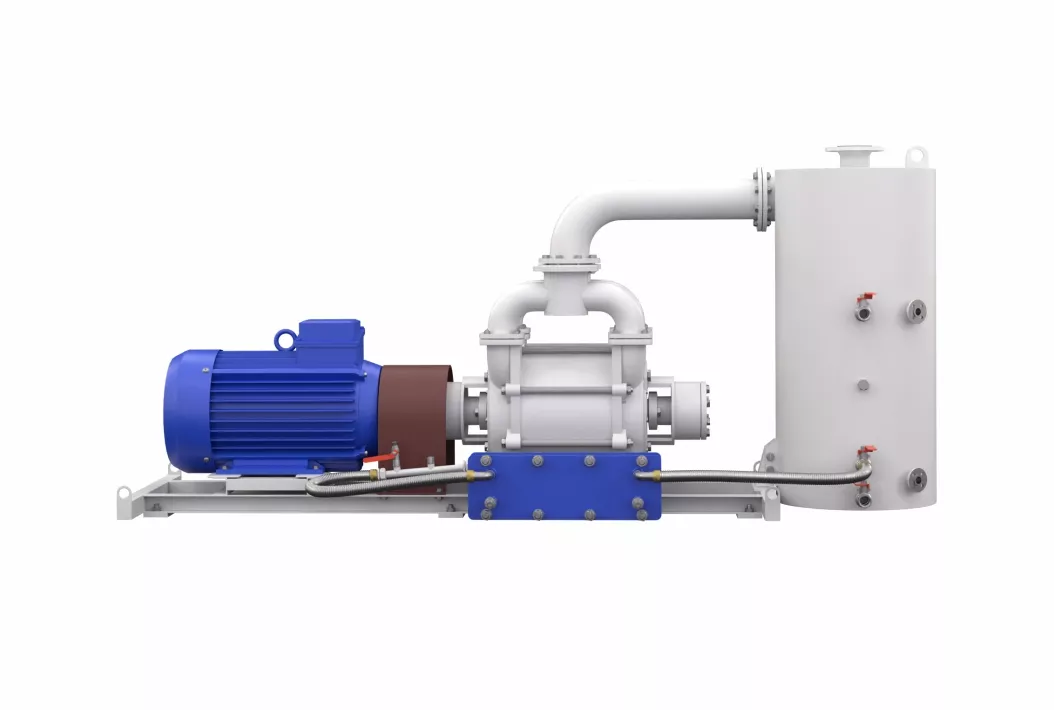

Типичная водокольцевая вакуумная установка состоит из следующих основных компонентов:

• Корпус насоса: Цилиндрической формы, с эксцентрично расположенным рабочим колесом.
• Рабочее колесо: Имеет лопатки, установленные на оси. Колесо вращается внутри корпуса.
• Входной и выходной патрубки: Расположены в верхней части корпуса. Входной патрубок предназначен для откачки газов, выходной – для сброса откачанной среды и рабочего тела.
• Рабочая жидкость (вода): Подается в насос и образует водяное кольцо.
• Сепаратор (опционально): Устройство для отделения откачанной газовой смеси от рабочего тела.
• Теплообменник (опционально): Для охлаждения рабочего тела, что повышает эффективность насоса.

2. Процесс создания вакуума

Работа насоса происходит следующим образом:

1. Заполнение корпуса: Перед запуском в корпус насоса заливается рабочая жидкость (вода).
2. Вращение рабочего колеса: При вращении рабочего колеса, под действием центробежной силы, жидкость отбрасывается к стенкам корпуса, образуя внутри него плотное водяное кольцо.
3. Образование полостей: Из-за эксцентричного расположения рабочего колеса, расстояние между лопатками и стенкой корпуса неравномерно. В той части, где расстояние наибольшее, объем между лопатками увеличивается, создавая полость с пониженным давлением (вакуум).
4. Засасывание газа: Входной патрубок расположен таким образом, что он оказывается в области наибольшего объема между лопатками. Пониженное давление в этой области засасывает откачиваемый газ из системы.
5. Перемещение газа: По мере вращения рабочего колеса, объем полостей между лопатками уменьшается (в той части корпуса, где расстояние до стенки минимально), сжимая захваченный газ.
6. Вытеснение газа: Сжатый газ вытесняется через выходной патрубок. Вместе с газом из выходного патрубка выбрасывается часть рабочего тела.
7. Регенерация рабочего тела: Выброшенная из насоса смесь газа и рабочего тела поступает в сепаратор, где газ отделяется, а жидкость возвращается обратно в насос, часто проходя через теплообменник для охлаждения.

Важно отметить, что температура рабочего тела напрямую влияет на степень достигаемого вакуума. Чем ниже температура жидкости, тем ниже давление пара над ней, и тем глубже вакуум может создать насос. Поэтому в системах, требующих глубокого вакуума, часто используется охлаждение рабочей жидкости.

Преимущества водокольцевых вакуумных насосов

Водокольцевые насосы https://vacma.ru/catalog/vakuumnye-agregaty-i-sistemy/agregaty-avv-na-baze-vokoltsevykh-vakuumnykh-nasosov-/vodokoltsevaya-vakuumnaya-ustanovka-avv-12/ обладают рядом неоспоримых преимуществ, которые делают их востребованными во многих отраслях:

• Надежность и долговечность: Простота конструкции, отсутствие трущихся частей в рабочей камере (кроме вала и подшипников) обеспечивает высокую надежность и длительный срок службы.
• Способность работать с загрязненными и влажными средами: Рабочее тело (вода) постоянно промывает рабочую камеру, вымывая частицы загрязнений и конденсируя пары. Это делает ВРН идеальным выбором для откачки газов, содержащих пары воды, растворителей или твердые частицы.
• Нечувствительность к кратковременным попаданиям жидкости: Насос может работать с небольшими количествами жидкости, поступающей вместе с газом, не получая при этом повреждений.
• Простота обслуживания: Минимальное количество движущихся частей и отсутствие необходимости в смазке рабочей камеры упрощают техническое обслуживание.
• Низкий уровень шума и вибрации: По сравнению с другими типами вакуумных насосов, ВРН работают относительно тихо и с низким уровнем вибрации.
• Взрывобезопасность (при определенных условиях): При использовании в качестве рабочего тела инертной жидкости, а также при соблюдении мер безопасности, ВРН могут применяться во взрывоопасных средах.
• Экологичность: При правильной организации системы регенерации рабочего тела, насосы минимизируют выброс вредных веществ в атмосферу.

Основные области применения

Благодаря своим уникальным свойствам, водокольцевые вакуумные установки находят применение в самых разнообразных отраслях:

• Химическая промышленность: Дистилляция, ректификация, сушка, дегазация, вакуумная фильтрация, эвакуация реакторов. Применяются для откачки агрессивных паров и газов, а также паров растворителей.
• Нефтегазовая промышленность: Вакуумная дистилляция, дегазация нефти, обезвоживание газов, эвакуация ректификационных колонн.
• Пищевая промышленность: Вакуумная сушка, выпарка, обезвоживание, вакуумная упаковка, производство сухого молока.
• Целлюлозно-бумажная промышленность: Вакуумное обезвоживание бумажной массы, вакуум-фильтрация.
• Фармацевтическая промышленность: Вакуумная сушка лекарственных препаратов, стерилизация, вакуумная дистилляция.
• Энергетика: Вакуумные системы для паровых турбин (конденсаторы), вакуумное напыление.
• Производство электроники: Вакуумное напыление, сушка полупроводниковых материалов.
• Общие промышленные применения: Вакуумное формование, вакуумная пропитка, вакуумное перемещение материалов.

Выбор водокольцевого вакуумного насоса

При выборе водокольцевого вакуумного насоса необходимо учитывать следующие факторы:

• Требуемая степень вакуума: Определяет максимальное давление, которое должен поддерживать насос.
• Производительность: Объем газа, который насос должен откачивать в единицу времени при заданном давлении.
• Характер откачиваемой среды: Температура, наличие паров, агрессивность, наличие твердых частиц.
• Тип рабочего тела: Вода, масло, специальные жидкости.
• Наличие системы охлаждения и регенерации: Для повышения эффективности и минимизации потерь рабочего тела.
• Материалы исполнения: В зависимости от агрессивности среды, корпус и рабочее колесо могут изготавливаться из различных материалов (чугун, нержавеющая сталь, специальные сплавы).

Водокольцевые вакуумные установки представляют собой надежное и эффективное решение для создания и поддержания вакуума в широком диапазоне промышленных и научных задач. Их способность работать с различными, в том числе и сложными, средами, простота конструкции и обслуживания, а также высокая надежность делают их незаменимым оборудованием во многих отраслях. Понимание принципа работы, особенностей эксплуатации и преимуществ водокольцевых насосов позволяет сделать обоснованный выбор и обеспечить бесперебойную работу технологических процессов. Правильно подобранная и эксплуатируемая водокольцевая установка становится долгосрочной и экономически выгодной инвестицией.
