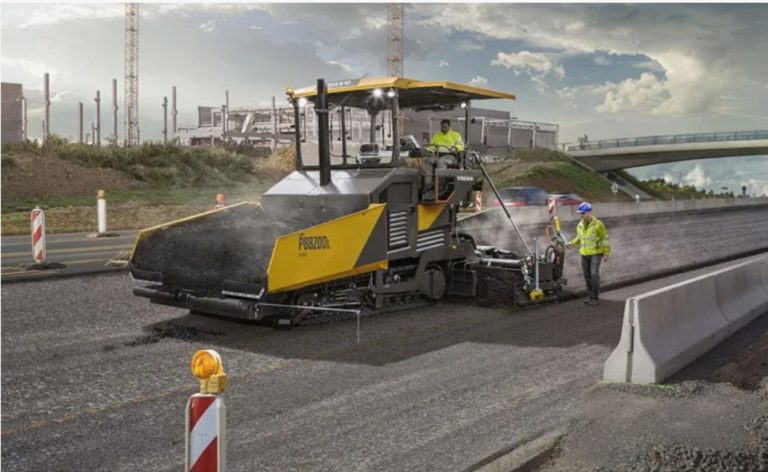

Асфальтоукладчик — это одна из тех машин, без которых сегодня невозможно представить строительство и ремонт дорог. Он играет ключевую роль в создании ровного и долговечного дорожного покрытия, гарантируя безопасность и комфорт для миллионов людей на дорогах. Если вы когда-нибудь задавались вопросом, как именно устроен асфальтоукладчик и какие механизмы делают его работу такой эффективной, то эта статья — для вас. Мы разберём все основные компоненты этой сложной техники, чтобы даже новичок мог понять, как она функционирует изнутри.
Что такое асфальтоукладчик и зачем он нужен
Начнём с простого определения. Асфальтоукладчик — это специальная машина, которая равномерно распределяет асфальтовую смесь на дорожное полотно, формируя таким образом ровный и компактный слой. По сути, он выступает в роли мостика между заводом по производству асфальта и бригадой, которая его уплотняет.
Без асфальтоукладчика невозможно обеспечить качественное покрытие дорог, тротуаров, парковок и даже аэродромов. Представьте себе процесс укладки без такой техники: вручную выполнять эту работу — невероятно сложно, а качество и скорость работ резко падают. Машина не только экономит время, но и помогает добиться точности толщины и ровности слоя, что продлевает срок эксплуатации покрытия.
Основные узлы и компоненты асфальтоукладчика
Что скрывается внутри этой мощной машины? Давайте подробно рассмотрим ключевые элементы, из которых состоит асфальтоукладчик. Понимание каждой составляющей поможет лучше осознать, как всё работает в комплексе.
Шасси — основа конструкции
Шасси — это своеобразный «скелет» асфальтоукладчика. От его качества и конструкции зависит маневренность, устойчивость и способность работать на различных типах поверхностей. Обычно шасси бывает двух типов — гусеничное и колесное.
Гусеничное шасси обеспечивает лучшую проходимость и стабилизацию на неровных участках дороги. Благодаря большой площади контакта с поверхностью вес машины распределяется равномерно, что минимизирует деформацию грунта под техникой.
Колесное шасси, напротив, более быстрое и маневренное. Такой вариант подходит для работ на ровных, прочных дорогах и в городских условиях, где важна скорость перемещения.
Питатель или бункер подачи асфальта
Асфальтобетонная смесь, как правило, привозится на строительную площадку в самосвалах. Чтобы эта горючая масса не остывала и сохраняла нужную консистенцию, она попадает в специальный бункер, именуемый питателем. Здесь смесь аккумулируется и готовится к дальнейшему распределению.
Питатель оснащён лопастями или шнеками, которые равномерно подают асфальт в транспортёр, а оттуда — к распределителю. Важно, чтобы подача была бесперебойной и равномерной, иначе качество укладки пострадает.
Транспортер и шнеки подачи
После того как смесь попала в питатель, её задача — продвигаться дальше. Транспортер — это металлическая лента или цепная передача, которая передвигает асфальт к месту укладки. Шнеки (винтовые механизмы) расположены по бокам и обеспечивают равномерный завоз материала по всей ширине укладки.
Работа шнеков очень важна: они регулируют толщину укладываемого слоя и помогают избежать образование пустот и неровностей.
Выравниватель (стрелка) и уплотнитель (каток)
Когда смесь попадает к месту укладки, вступает в действие выравниватель, который отвечает за создание ровного слоя. Этот элемент не просто распределяет асфальт, он формирует нужную ширину и толщину слоя.
Часто выравниватель оборудован нагревательными элементами, которые позволяют работать с горячей смесью, не давая ей остывать и терять эластичность. После этого слой уплотняется с помощью катка, который может входить в состав машины или быть отдельным устройством.
Система управления и операторская кабина
Нельзя забывать и о человеке, который управляет этой техникой. Современные асфальтоукладчики оснащены удобной кабиной с панелью управления, обеспечивающей максимальный контроль всех процессов. Это эргономичное пространство, где оператор может наблюдать за параметрами подачи асфальта, регулировать скорость движения и контролировать качество укладки.
Современные модели включают автоматические системы, которые помогают корректировать толщину и ширину слоя в режиме реального времени, что значительно повышает качество результата.
Подробный разбор основных элементов
Шасси: гусеницы или колеса?
Как уже было упомянуто, существует два распространенных типа шасси — гусеничное и колесное. Чтобы лучше понять, почему выбор бывает таким важным, разберем плюсы и минусы каждого из них.
| Тип шасси | Преимущества | Недостатки |
|---|---|---|
| Гусеничное |
|
|
| Колесное |
|
|
При выборе шасси всегда учитывают условия работы и специфику участка. Например, при строительстве трасс в сложных ландшафтах предпочтительнее гусеничное исполнение, а для быстрого ремонта внутригородских дорог лучше подходят колесные модели.
Бункер подачи асфальта — сердце машины
Питатель или бункер играет ключевую роль в том, чтобы работать без простоев. Его основная задача — принимать холодную смесь и не давать ей остыть в процессе укладки. Чтобы этого добиться, бункер оборудуют системой подогрева, обычно это электрические или жидкостные элементы нагрева.
Сам он изготовлен из прочных материалов, устойчивых к абразивному износу, ведь асфальт — весьма тяжелый и агрессивный материал. Лопасти питателя и шнеки должны работать синхронно, чтобы поддерживать постоянный поток смеси к транспортеру и дальше к распределителю.
Транспортер и шнеки подачи — механизм равномерности
Если потоки асфальтовой смеси будут нерегулярными, покрытие получится некачественным. Здесь самая главная роль отводится транспортеру и шнекам, которые двигают массу вперед равномерно и плавно. Транспортер — это обычно цепной конвейер длиной по всей ширине машины.
Шнеки в свою очередь перемешивают и подают смесь к выравнивателю, обеспечивая распределение по всей длине, даже если ширина укладки внушительная — до 8 и более метров.

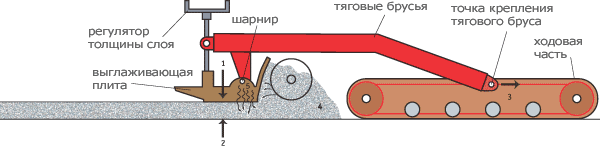

Выравниватель и уплотнитель — создание идеальной поверхности
Выравниватель (иначе называется «стрелка») — это элемент, который отвечает за фактическую форму асфальтового слоя. Он регулирует толщину и ширину, а также помогает формировать лицевую поверхность.
Эти устройства могут иметь различные опции: регулируемые ножи, нагревательные элементы, а также гидравлические механизмы для точной настройки длины и ширины. По завершении процесса выравнивания, слой уплотняется катком, чтобы придать ему прочность и исключить появление трещин.
Система управления асфальтоукладчиком
В последние годы техника в строительстве становится всё более «умной». Асфальтоукладчики оснащены автоматическими системами контроля, которые следят за температурой смеси, скоростью подачи, шириной и толщиной укладываемого слоя. Все эти параметры отображаются на пультах управления, что позволяет оператору вовремя вносить корректировки.
Современные приборы могут даже записывать данные о каждом проходе, что помогает улучшить качество дорожного полотна и избежать дефектов в будущем. Это не только облегчает труд человека, но и повышает эффективность всей бригады.
Операторская кабина — рабочее место водителя
Комфорт и безопасность оператора не менее важны, чем технические характеристики машины. Современные кабины оборудованы климат-контролем, шумоизоляцией, удобными сиденьями и системой видеонаблюдения. Благодаря этому инструктор может сосредоточиться на управлении, не отвлекаясь на внешние факторы.
Кроме того, многие модели имеют функцию дистанционного управления, что бывает полезно при работе в труднодоступных местах или для управления несколькими машинами одновременно.
Дополнительные опции и особенности современных моделей
Помимо базовых узлов, современные асфальтоукладчики нередко оборудуются дополнительными функциями, которые делают процесс укладки еще более удобным и качественным:
- Системы электроподогрева для поддержания оптимальной температуры массы и компонентов выравнивателя.
- Механизмы быстрого изменения ширины стрелы для работы на участках разной ширины без замены оборудования.
- Диагностические системы, позволяющие быстро выявлять неисправности и устранять их на месте.
- Экологические решения — снижение выбросов и оптимизация расхода топлива.
Все это делает асфальтоукладчики не просто техникой, а важными помощниками в строительстве дорог будущего.
Уход и обслуживание: залог долгой службы
Как и любая сложная техника, асфальтоукладчик требует регулярного обслуживания и правильного ухода. Изношенные шнеки, поврежденное шасси или сбои в системе подогрева могут привести к снижению качества укладки и увеличению затрат на ремонт.
Вот основные моменты, на которые стоит обращать внимание:
- Регулярная проверка состояния гусениц или колес.
- Чистка и смазка цепей и шнеков.
- Контроль температуры нагревателей и системы подачи асфальта.
- Проверка электронных систем и исправность датчиков.
Такой подход позволит машине работать долго, сохраняя высокую производительность и качество укладки.
Подводим итоги: почему устройство асфальтоукладчика — это важно
Понимание устройства асфальтоукладчика раскрывает перед нами по-настоящему удивительный мир строительной техники. Эта машина — сложный механический организм, где каждый элемент важен и работает слаженно, чтобы создать основу наших дорог. От шасси и питателя до выравнивателя и системы управления — всё направлено на то, чтобы сделать процесс укладки максимально эффективным и качественным.
Асфальтоукладчик — это не просто устройство, а результат многолетних инженерных разработок и опыта. С каждым годом технология совершенствуется, поднимая планку качества дорожных покрытий, улучшая условия труда операторов и снижая воздействие на окружающую среду.
Вывод
Теперь, когда вы знаете все основные детали и принципы работы асфальтоукладчика, можно с уверенностью сказать, что это одна из самых важных и технологичных машин в дорожном строительстве. Понимание её устройства помогает не только профессионалам, занимающимся ремонтом и строительством дорог, но и всем, кто хочет понять, как создаются наши дороги и почему они такие ровные и долговечные.
Если вы когда-нибудь проедете по идеально уложенному асфальту, вспомните о том, сколько компонентов и усилий спрятано внутри этой машины, которая делает вашу поездку комфортной и безопасной.
